Luxman L-85v DC og Bias justering?

[msg1979]

Har fået total blod på tanden :)

Hvorhenne justerer man DC og Bias på en L85v :) Og hvad skal de justeres til?
Kan ikke finde noget at dreje på på printene, men har måske ikke kigget ordentligt efter

Dertil så er der en eller anden fætter indeni der ligner et sprunget kanonslag.. Den skal vel skiftes? Den er lige der hvor strøm går ind. Har stillet den i 240v istedet for de 220v

Forstærkeren spiller fint skal det siges. Intet skrat eller noget der minder om og så er den i super flot stand indvendigt!

Kom frisk... Tube Mania?

Ovenfra





Sprunget kanonslag:



Det må være sådan en her der er sprunget:


Fra siden (måske riia del?):

[msg1979]

Fandt skruebørgerne!

Der sidder i alt 4. De sidder lige ved udgangene. En i hver side af printet og 2 på hver af de identiske print. Det må være de hvide runde.

Så hvad er mon hvad? :) Og hvad skal det justeres ind til? og hvor skal jeg måle?

Hele print fra den ene side


Hele print fra den anden side:

[Tube mania]

Jeg skal nok se efter min manual...når jeg komme ud i shoppen...

[msg1979]

Har du også til en Luxman LG2800? Så vil min makker og jeg gå i krig med hans :)

[Tube mania]

Det er svært hurtig som edit muligheden forsvinder

Jeg skal nok se efter min manual...når jeg komme ud i shoppen...de der blå tingester med 2 ben som ligner store fede tæger...er Tantal-kondensatorer. De slår alm elektrolytter på skalaen over irriterende komponenter...hvis du vil undgå problemer...så skift dem ud med alm elektrolytter. Værdien og spændingen står på dem...pas på polariteten hvis du går igang.

LG2800...jeg forsøger...nåede jeg det...

[msg1979]

Det der med at skifte komponenter må vente :) Har en god makker der goer det når det er noedvendigt. :)

Indtil videre er det fedt nok at justere bias og dc :) Hvis du også har på en L-58a ville det jo være helt perfekt :)

Haster ikke :)

[mcs_5]

Sprunget kanonslag:

Sådan nogle (X2 kondensatorer) er der normalt netspænding på, så hold nallerne væk indtil den er skiftet! Og du skal heller ikke bruge forstærkeren - du kan få sted, eller futte noget andet udstyr af.

Venlig hilsen

Mikkel C. Simonsen

[msg1979]

Ok
hvad skal jeg skifte sådan en med? Dvs hvad skal jeg koebe og lodde i istedet?

[msg1979]

Noget nyt? :)

[Tube mania]

Den der er exsploderet kan du bare klippe ud...så kan du bruge apparatet indtil du får fat i en anden. Den sidder tværs over netspændingen hvor den kan fjerne støj...hvis der noget...eller over afbryderen hvor den beskytter kontakterne mod gnist-skader.

Her kan du læse om X2 kondensatorer...

http://my.execpc.com/~endlr/line-filter.html

Jeg har ikke fundet nogen diagrammer endnu...

[mse888]

Ok super :)

L85´eren går jeg først igang med i næste uge.

Vi sidder lige og kigger ned i el LG 2800, som i printet er helt ens med en L-80´er.

VI vil gerne have den justeret i BIAS og DC. Vi har fundet de 4 drejeknapper (2 i hver side), men ved ikke hvilken der er til bias og hvilken der er til dc. Og hvor vi skal måle. Vi behøver ikke at kende værdien, da vi bare lige vil sætte den så de er ens i begge kanaler.
Kan du fortæller hvor vi skal måle hvad på det her print?

Jeg skylder snart en flaske et eller andet :)

[snod]

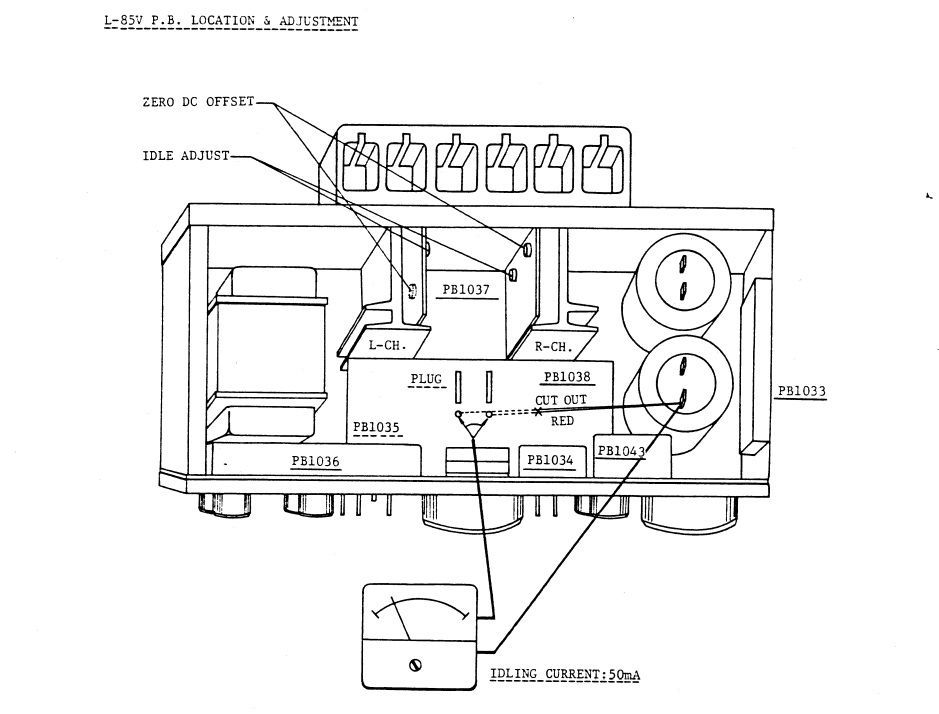

Saxet fra manualen (send mig en PM, hvis den ønskes):

[mse888]

Uhh det ser farligt ud!

Man måler idle over lytteren.. HVad med dc?

Jeg er først ved L85´eren på mandag igen.. Så fanger dig lige der...


Nogen der kan lure den LG2800?

[snod]

Idle (bias) måler du ved at klippe den røde ledning fra lytten og måle strømforbruget med dit amperemeter tilsluttet over "snittet". Der er nok en rød ledning pr. kanal.
DC måler du over højttalertilslutningerne.
Men hvis du synes, det ser farligt ud, så lad være!

[msg1979]

Nå er der nogen der er frisk på en gang vejlending på den L85´er så jeg kan få den justeret :) har en mand der kan ordne det, men så skal jeg undvære den i nogle uger desværre.

Evt telefonisk support?
