DIY step up trafo sourcet fra Luxman C120

[PerHej]

Eller sådan her for at få større output

[Mike Aarup]

Ved sidste får du ikke dobbelt gain, da sekundær også ligger parallel.

Ved PerHejs sidste tegning, får en 14 ganges forstærkning med 6 ohm viklingsmodstand istedet for 12 ohm

[Mike Aarup]

Så har jeg fået målt trafoen ud.

Setuppet består af en Keysight/Agilent/HP (eller hvad de nu hedder i morgen) 5061 B, hvor jeg sender et 10HZ - 100KHz (-20dBm) sweep igennem og måler forskellen mellem referenceproben (primærviklingen) og testproben (sekundærviklingen).

Jeg har termineret sekundærviklingerne med 47pF og 47kOhm, som på min Luxman 5c50 med impedansindstillingen på frontpladen i "kl 12", og med 47pF 100kOhm som ved fuld udstyring. - Dertil prøvede jeg en med 230 pF 100 KOhm... bare fordi..

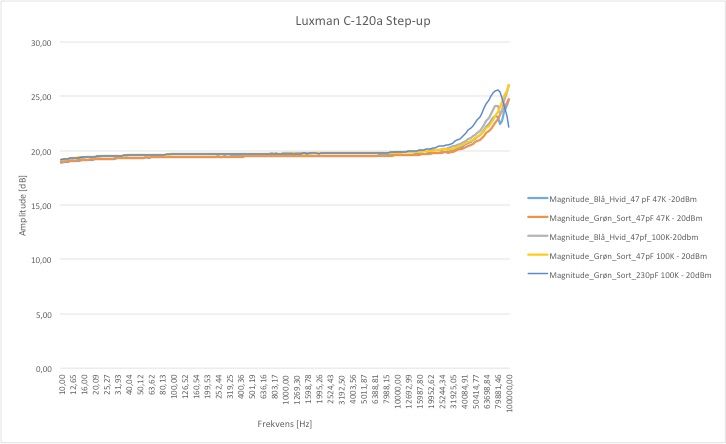

Jeg har klasket det hele sammen i et eksel ark, gain, fase, viklingsmodstand..etc- Her har i gainkarakteristikken og dermed frekvens karakteristikken. Det er SLET ikke dårligt af sådan en lille knallert af en trafo! - og så med 22mVRMS (63mVPP) alså næsten en faktor 100 over de 0.3mV som trafoen bliver fødet med - kan så fortælle at ved -5dBm, så mætter den og alt under 200Hz er ikke-tilstede-værende..

Håber det kan bruges- sig til hvis faseplot eller andet har interesse

Viklings modstanden er 12,1 Ohm +/- 0.1 Ohm

MVH Mike

[Tonni]

Pas nu på ikke at reklamere for meget for de trafoer! De data er intet mindre end imponerende!
En res på 65-70kHz er mere end respektabelt! Måske vi skulle prøve samme øvelse på mine Partridge Mike?

[Mike Aarup]

Pas nu på ikke at reklamere for meget for de trafoer! De data er intet mindre end imponerende!
En res på 65-70kHz er mere end respektabelt! Måske vi skulle prøve samme øvelse på mine Partridge Mike?

Ja ikke?!.. Ja der går ikke længe før man kan købe den for ublu priser på fjæsbogen af "the usual suspects"

Du ved hvor jeg bor Tonny- du er hjertens velkommen til at droppe den af hos mig...

[Tonni]

Yup! Det må vi lige lege lidt med...

[Mike Aarup]

Yup! Det må vi lige lege lidt med...

Det kunne faktisk være sjovt hvis man kunne samle en sum forskellige trafoer og se hvor megen forskel der er på dem.

[Tonni]

Dem jeg har er Partridge 977 Just to let You know...
Og Ja mon ikke!
